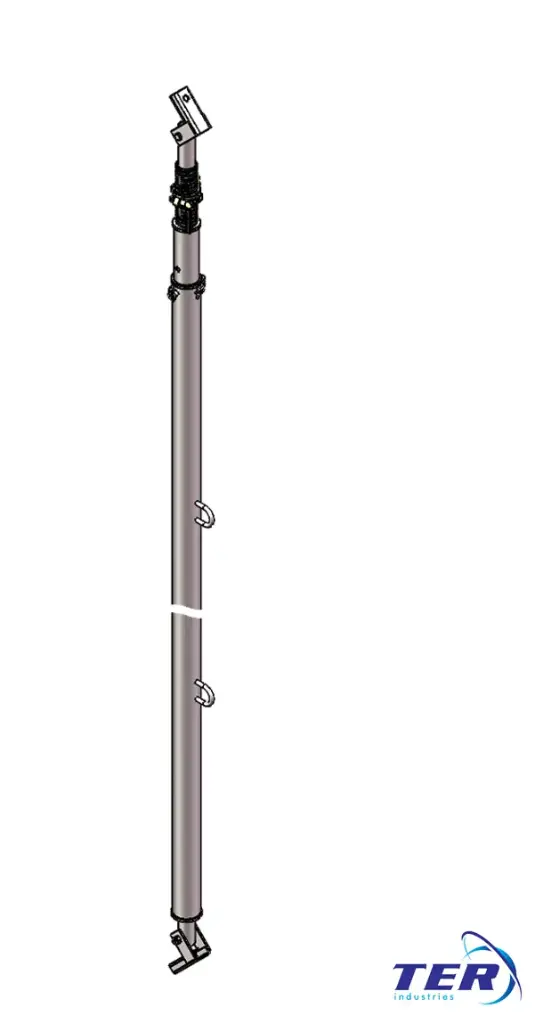

TER Props Push-Pull TP1000-1

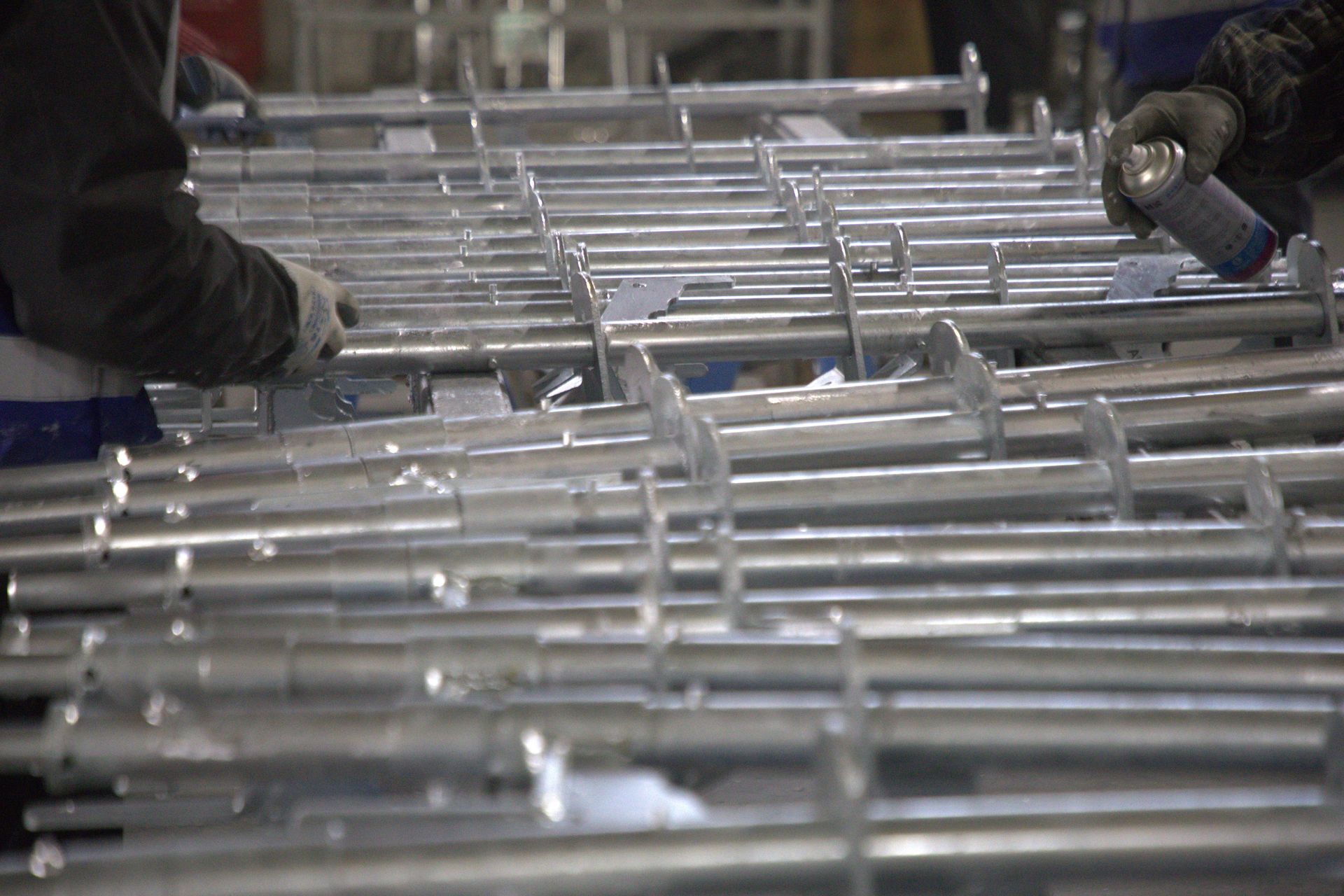

Hot galvanized following EN-ISO 1461

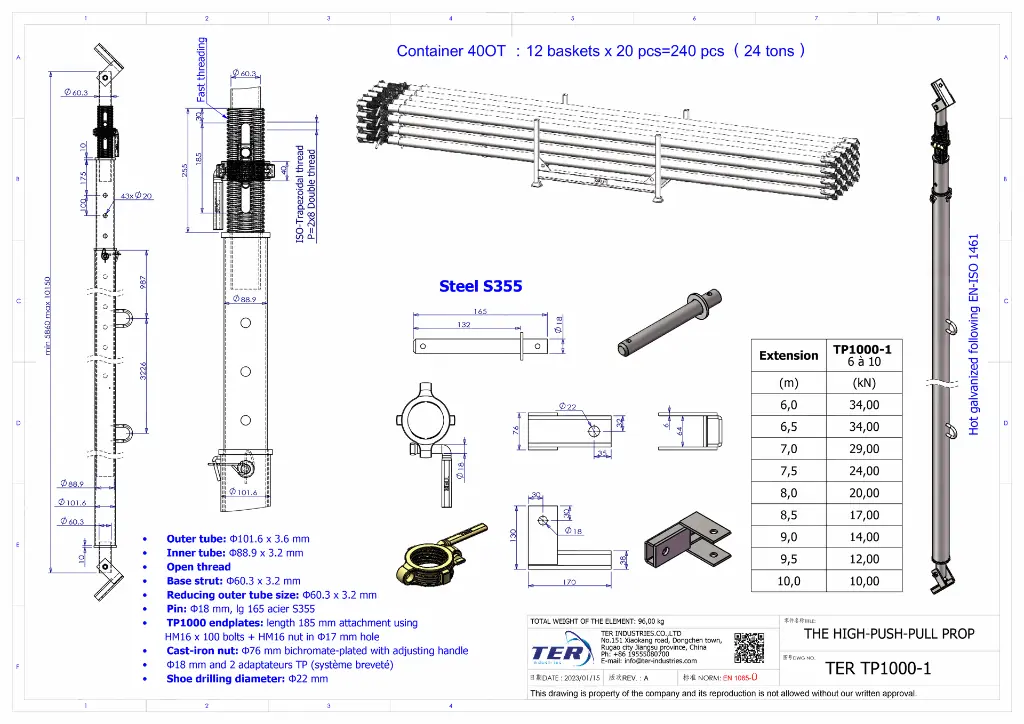

TER TP1000-1.pdf

Poids: 96kg

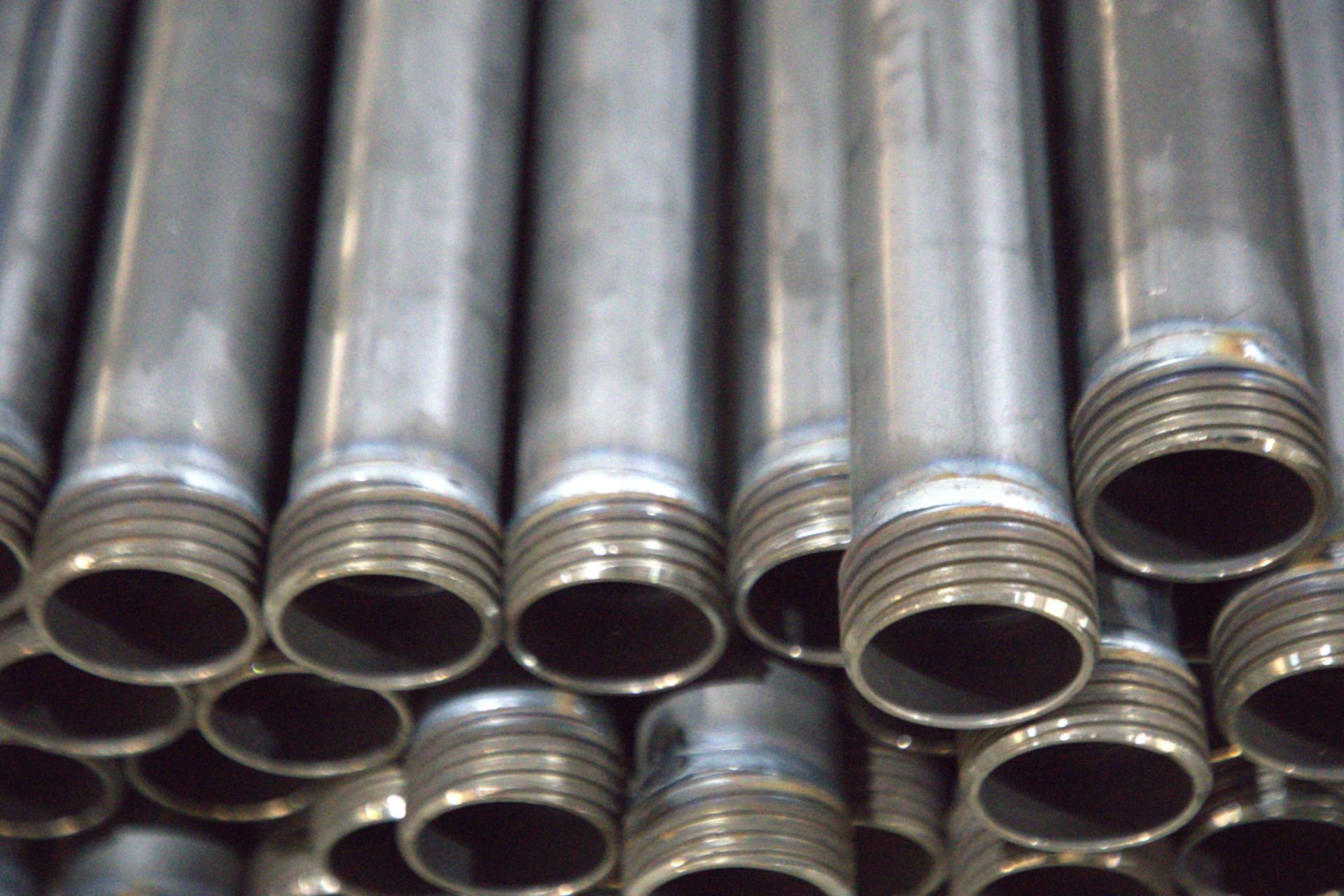

• Tube extérieur : Φ101,6 x 3,6 mm

• Tube intérieur : Φ88,9 x 3,2 mm

• Filetage ouvert

• Base de support : Φ60,3 x 3,2 mm

• Réduction de la taille du tube extérieur : Φ60,3 x 3,2 mm

• Broche : Φ18 mm, lg 165, acier S355

• Plaques de fond TP1000 : longueur 185 mm, fixation avec boulons HM16 x 100 +

écrou HM16 dans un trou de Φ17 mm

• Écrou en fonte : Φ76 mm, plaqué bichromate avec poignée de réglage

Φ18 mm et 2 adaptateurs TP (système breveté)

• Diamètre de perçage de la semelle : Φ22 mm
